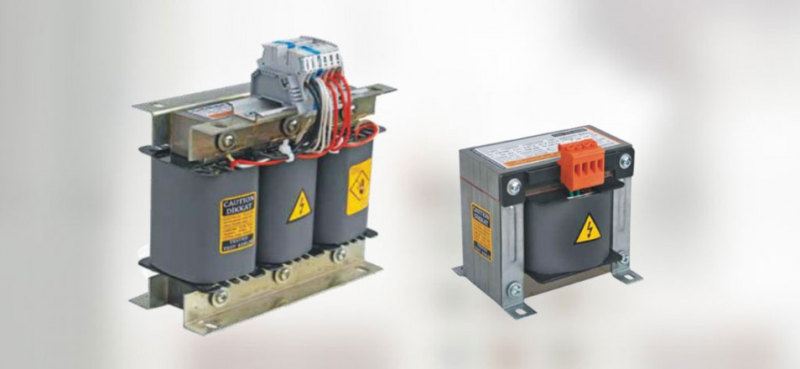

HARMONİK FİLTRE REAKTÖRLERİ

     Enerji sistemlerinde lineer olmayan yüklerin meydana getirdiği harmonik bozunumlar endüstriyel tesislerde ciddi problemlere neden olmaktadır. Harmonik bozunumların nedenleri ve bu bozunumlar sebebiyle sıkça yaşanan problemler aşağıda özet olarak sıralanmıştır ;

HARMONİK BOZUNUMLARIN NEDENLERİ

HARMONİK BOZUNUMLARIN SEBEP OLDUĞU BAŞLICA ARIZALAR

    Harmonik bozumunlar nedeniyle tesislerde meydana gelen bu arızaların giderilmesi için kompanzasyon sisteminde kondansatörlere seri olarak harmonik filtreler bağlanır. Harmonik bozunumları düzeltmek amacıyla kurulacak olan filtreli kompanzasyon sistemlerinde filtre ve kondansatör seçimine çok dikkat edilmelidir. Harmonik filtrelerin tasarımı rezonans frekansı ( çoğunlukla 134, 189, 210 Hz), kondansatör gücü ve kondansatör gerilimi gibi faktörlere göre yapılmaktadır. Harmonik filtrelerden şebeke voltajına göre daha yüksek değerde gerilim çıkmaktadır. Özellikle organize sanayi bölgelerinde gece boyunca gerilim değerinin normalden daha yüksek seviyelerde olduğunu göz önünde bulundurarak sisteme takılacak kondansatörlerin gerilim değerlerinin yüksek olmasına dikkat ediniz.

  •        Kesintisiz güç kaynakları,
  •        Motor yol vericileri,
  •        Motor sürücüleri,
  •        Hız kontrol cihazları,
  •        Bilgisayar ve elektronik aydınlatmalar
  •        Kaynak makineleri,
  •        Güç elektroniği dönüştürücüleri
  •        Redresörler ve benzeri cihazlar şebekedeki harmonik bozunumu arttırıcı etki gösterirler.
  •        Elektromekanik cihazlarda ve kablolarda ısınma,
  •        Makinelerde mekanik titreşimler (vibrasyon),
  •        Ateşleme devrelerinin anormal çalışması,
  •        Gerilim yükselmeleri,
  •        Kablolarda ve diğer elektromekanik cihazlarda yüksek gerilim nedeniyle delinmeler,
  •        Elektronik kartlar, cihazlar ve bilgisayarlarda arızalar,
  •        Güç kondansatörlerinde güç kayıpları, delinmeler ve patlamalar,
  •        Elektromekanik cihazlarda ve kablolarda ısınma,
  •        Kompanzasyon sigortalarında açmalar,
  •        Kesiciler ve şalterlerde sebepsiz açmalar,
  •        Röle sinyallerinin bozulması ve anormal çalışması,
  •        Enerji kayıpları
