Reaktif Güç Kontrol Rölesi

Reaktif Güç Kontrol Rölesi

Smart SVC Sisteminin Özellikleri

  • Kompanzasyonda yeni ve etkili çözüm
  • Panolarda uzun bakım periyodu ve tam çözüm
  • Değişken yüklere kesintisiz ve tam çözüm
  • Daha az sayıda kademe (kondansatör, reaktör, kontaktör, sigorta..)
  • Otomatik kademe testi sayesinde sürekli güncel ve kademe değerleriyle kompanzasyon
  • Kademe değişimleri azalacağından daha uzun kondansatör ve kontaktör ömrü
  • Ceza sınırlarının çok altında oranlar, hedef “0” endüktif ve kapasitif değerler
  • Kaynak, vinç ve punta makineleri içeren işletmelerde bile etkili çözüm



Röle Modelleri

1) Smart 12CL - COM

  • 12 adet kontaktör çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 200 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü
  • RS 485 çıkışı
  • Tüm parametrelere uzaktan erişim ve müdahale

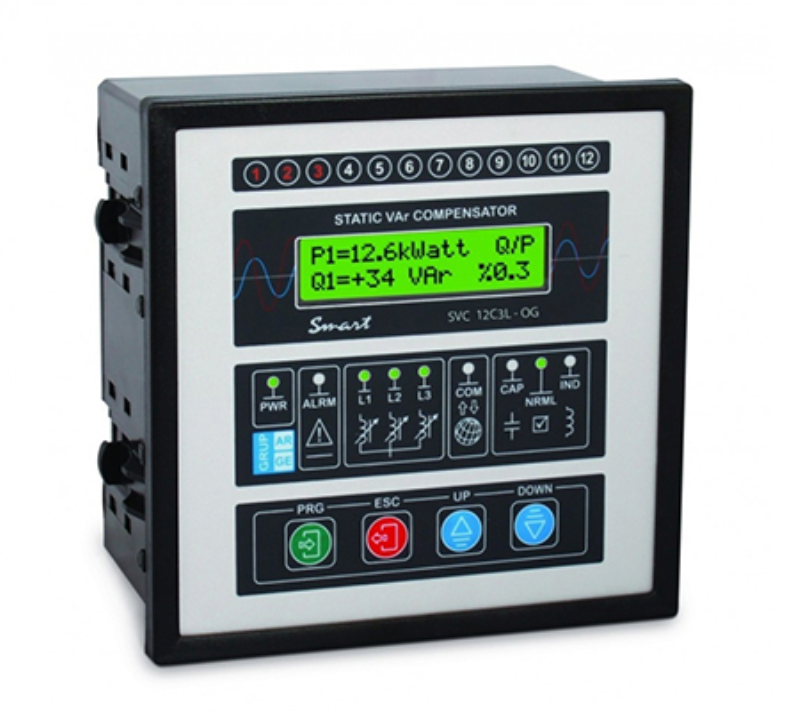

2) Smart SVC12C3L - COM

Genel Bilgi
Smart SVC12C3L yeni nesil bir kompanzasyon rölesidir. Klasik kompanzasyon rölelerinin aksine sadece kondansatör kademelerini kullanarak sisteme cevap vermeye çalışmaz bunun beraberinde endüktif  yük sağlayan bobinlerin de (şönt reaktör)  güçlerini ayarlayarak devreye alır. Bu sayede klasik rölelere göre sisteme çok daha hızlı ve tam olarak cevap verir.

Klasik roleler belli sayıda kondansatöre sahip olduğu için sistemin ihtiyaç duyduğu bütün reaktif güçleri tam olarak karşılayamaz sadece mümkün olan en yakın değeri bulmaya çalışır. Ayrıca anahtarlama mekanik kontaktörler vasıtası ile yapıldığı için hızlı girip çıkan yüklere cevap verme yeteneği sınırlı olmaktadır. Smart SVC ise endüktif bobinlerini her faz için istenen güçte açarak sistemin ihtiyacını tam olarak karşılar. Anahtarlama işlemi ise tristörler ile yapıldığı için sisteme cevap süresi çok kısadır. Bu yöntem sayesinde klasik kompanzasyon rölelerinin zorlandığı işletmelerde bile Smart SVC, sistemi rahatlıkla kompanze edebilmektedir.

Teknik Özellikler

  • 12 adet kontaktör çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 3 adet tristör kontrollü reaktör kademesi (Her bir reaktör 1000 ayrı kademe olarak devreye alınabilir)
  • >200 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü
  • RS 485 çıkışı
  • Tüm parametrelere uzaktan erişim ve müdahale
3) Smart SVC12C3L - OG
Genel Bilgi

Yüksek güce ihtiyaç duyan işletmelerin, güç trafolarını kendi bünyelerine almaları gerekmektedir. Bu durumda gücün büyüklüğüne bağlı olarak elektrik sayacı orta gerilim tarafına yerleştirilmektedir.Sayacın orta gerilim tarafında olduğu işletmelerde, yüksek güç tüketimi durumunda alçak gerilim tarafında yapılan kompanzasyon reaktif sorunu çözmede yeterli olmaktadır. Fakat aktif tüketimin düştüğü durumlarda alçak gerilim tarafından yapılan kompanzasyon işletmenin cezaya girmesine engel olamamaktadır.

Bu sorunun kaynağında

  • Trafo sabitinin değişen akıma göre ayarlanamaması,
  • Düşük akımlarda akım trafolarının ve ölçüm ekipmanlarının hassasiyet sınıflarının yetersiz kalması,
  • Boştaki trafoda gözlenen faz dengesizliğinin orta gerilim tarafında reaktif enerjiyi hem endüktif hem de kapasitif yönde bozucu etki oluşturması
  • Sayaç ile trafo arasındaki uzun hatların varlığı gibi detaylar yatmaktadır.

Smart SVC – OG kompanzasyon rölesi bu problemi çözmek için sahalarda elde edilen tecrübe ve uzun uğraşlar sonucunda geliştirilmiştir. OG rölesi, akım bilgisini orta gerilim tarafında bulunan yada yeni takılacak 3 adet akım trafoları üzerinden alır. Gerilim bilgisi ise alçak gerilim tarafından alınarak her fazın gücü, faz acısı farkı dikkate alınarak, bağımsız olarak ölçülür. Bu ölçüm sonucunda röle hem mevcut kademeleri hem de SVC çıkışlarını kullanarak sisteme alçak gerilim tarafında çözüm üretmektedir.

Uygulama sonrasında sayaçtan ve röleden yapılacak gözlemler neticesinde fazlar üzerinde hassas ayarlamalar yapılarak reaktif sorun tamamen ortadan kaldırılabilmektedir. Orta gerilim tarafında bulunan sayaç ekranında her fazın Cos fi değerlerinin yada reaktif güçlerinin gözükmesi de ayarların yapılmasında oldukça faydalı olmaktadır.

Teknik Özellikler

  • 12 adet kontaktör çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 3 adet tristör kontrollü reaktör kademesi (Her bir reaktör 1000 ayrı kademe olarak devreye alınabilir)
  • 200 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü

4) Smart SVC12C3L - FAST

Genel Bilgi

Yüklerin değişken ve faz farklarının farklı olduğu ve nispeten hızlı ve düşük genlikte dalgalanan sistemler için uygulanabilecek özel bir çözümdür. Bu çözümde reaktörlerin cevap süresi 20 ms.’dir. Bu gibi sistemlerde SVC avantajı kullanılarak hem sisteme hızlı cevap verilmiş olur hem de maliyet açısından daha uygun bir çözüm ortaya çıkar.Eğer sistemde hızlı dalgalanan gücün genliği büyük olursa o zaman daha büyük reaktörler kullanmak gerekeceği için bu çözüm maliyet avantajını kaybedecektir. Bu gibi sitemlerde tristör anahtarlamalı modüllerin kullanılması daha uygundur ( Bkz. SVC22CL)

Teknik Özellikler

  • 12 adet kontaktör çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 3 adet tristör kontrollü reaktör kademesi (Her bir reaktör 1000 ayrı kademe olarak devreye alınabilir)
  • 20 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü
  • RS 485 çıkışı
  • Tüm parametrelere uzaktan erişim ve müdahale

5) Smart SVC18C3L - TRI

Genel Bilgi

Reaktif değişimlerin hızlı ve büyük olduğu dengesiz işletmelerde, kontaktörlü sistemler kompanzasyon ihtiyacına cevap vermekte yetersiz kalmaktadır. Bu tarz işletmelerin kompanzasyonunda klasik sistemlerdeki mekanik kontaktörlerle anahtarlama yerine tristörle anahtarlama yapılarak hızlı değişen yüklere cevap vermek mümkün olmaktadır.Tristörlü sistemlerde kondansatörler sıfır geçişlerinde devreye alındığı için boşalma sürelerini bekleme zorunluluğu ortadan kalkar. Ayrıca kondansatörler ilk devreye alındığında çekilen akım minimum olduğu için yüksek bir hızda devreye alıp çıkarmak mümkün olmaktadır.Bu sistemle böylece kondansatör ve anahtarlama elemanlarının ömrü uzatılmış ve güç kalitesini olumlu yönde etkilenmiş olur. Ayrıca bakım maliyetleri de minimuma indirilmiş olur.Sistem, bağlanan kondansatörlerin güçlerine göre hem binary mod hem normal modda çalışabilir. Eğer kondansatör dizilimi her kademe bir önceki kademenin 2 katı olacak şekilde yapılmışsa sistemi binary olarak kabul eder. Binary modda kondansatör seçme işlemi çok daha hızlı bir şekilde yapılır. istenilmesi durumunda bu şekilde binary bir dizilim yapılmadan oluşturulacak sistemi de röle normal mod olarak kabul eder ve ona göre çözüm üretir.Sistem yük değişimini 10 ms’de algılayıp sonraki 10 ms içinde anahtarlama yapmayı mümkün hale getirmektedir. Anahtarlama sinyalinden sonra ilk sıfır geçişinde kondansatör devreye alınır ( <20 ms). Bu şekilde sistemin cevap hızı 50 ms’ye kadar çekilmiş olur.

Teknik Özellikler

  • 18 adet PNP çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 3 adet tristör kontrollü reaktör kademesi (Her bir reaktör 1000 ayrı kademe olarak devreye alınabilir)
  • 20 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü

Kullanım Alanları

  • CNC tezgâhları olan işletmelerde
  • Torna-tesviye atölyelerinde
  • Preslerin bulunduğu işletmelerde
  • Punta ve kaynak makinelerinin bulunduğu atölyelerde
  • Asansörlü sistemlerin olduğu işletmelerde

6) Smart SVC22CL - TRI

Genel Bilgi
Reaktif değişimlerin hızlı ve büyük olduğu dengesiz işletmelerde, kontaktörlü sistemler kompanzasyon ihtiyacına cevap vermekte yetersiz kalmaktadır. Bu tarz işletmelerin kompanzasyonunda klasik sistemlerdeki mekanik kontaktörlerle anahtarlama yerine tristörle anahtarlama yapılarak hızlı değişen yüklere cevap vermek mümkün olmaktadır. Tristörlü sistemlerde kondansatörler sıfır geçişlerinde devreye alındığı için boşalma sürelerini bekleme zorunluluğu ortadan kalkar. Ayrıca kondansatörler ilk devreye alındığında çekilen akım minimum olduğu için yüksek bir hızda devreye alıp çıkarmak mümkün olmaktadır. Bu sistemle böylece kondansatör ve anahtarlama elemanlarının ömrü uzatılmış ve güç kalitesini olumlu yönde etkilenmiş olur. Ayrıca bakım maliyetleri de minimuma indirilmiş olur. Sistem, bağlanan kondansatörlerin güçlerine göre hem binary mod hem normal modda çalışabilir. Eğer kondansatör dizilimi her kademe bir önceki kademenin 2 katı olacak şekilde yapılmışsa sistemi binary olarak kabul eder. Binary modda kondansatör seçme işlemi çok daha hızlı bir şekilde yapılır. istenilmesi durumunda bu şekilde binary bir dizilim yapılmadan oluşturulacak sistemi de röle normal mod olarak kabul eder ve ona göre çözüm üretir. Sistem yük değişimini 10 ms’de algılayıp sonraki 10 ms içinde anahtarlama yapmayı mümkün hale getirmektedir. Anahtarlama sinyalinden sonra ilk sıfır geçişinde kondansatör devreye alınır ( <20 ms). Bu şekilde sistemin cevap hızı 50 ms’ye kadar çekilmiş olur.

Teknik Özellikler

  • 22 adet PNP çıkışı
  • Her bir kademeye monofaze/difaze/trifaze kondansatör veya şönt reaktörü bağlanabilir
  • 20 ms cevap süresi
  • 3 mA algılama akımı
  • İşletmenin reaktif enerji tüketimini süreleriyle kaydeden Güç Akış Grafiği
  • 144X144X100 (W X H X D)
  • Kullanıcı dostu Türkçe menü
  • Otomatik Kademe Tanıma ve Kademe Testi
  • 24 bit çözünürlükle yüksek hassasiyetli güç ölçümü

Kullanım Alanları

  • CNC tezgâhları olan işletmelerde
  • Torna-tesviye atölyelerinde
  • Preslerin bulunduğu işletmelerde
  • Punta ve kaynak makinelerinin bulunduğu atölyelerde
  • Asansörlü sistemlerin olduğu işletmelerde
